電梯曳引機圓柱滾子軸承的降噪設計：從振動源抑制到系統優化的技術突破

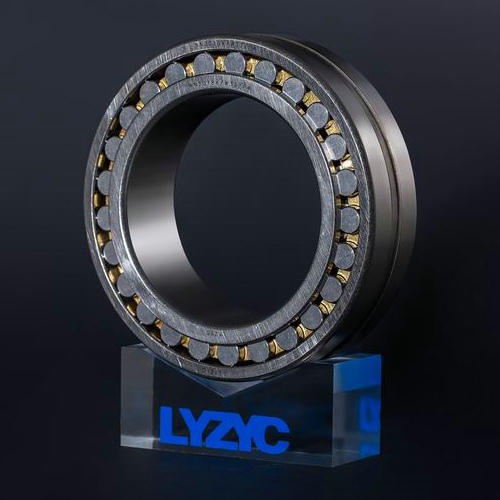

電梯曳引機作為垂直交通的核心動力單元，其運行噪聲直接影響乘坐舒適性與建筑環境品質。圓柱滾子軸承作為曳引系統的關鍵支承部件，在高速啟停與變載荷工況下易成為噪聲輻射源。傳統降噪手段多聚焦于隔聲罩等被動措施，而忽略了對振動源頭的主動抑制。圓柱滾子軸承廠家洛陽眾悅精密軸承從振動產生機理出發，系統闡述電梯曳引機圓柱滾子軸承的降噪設計策略，提出覆蓋材料、結構、工藝的多方面解決方案。

一、振動噪聲的源頭解析

電梯曳引機軸承的噪聲主要由三類激勵源引發：

內部激勵：滾子與滾道接觸剛度的周期性變化、保持架引導面摩擦波動、潤滑膜厚度動態振蕩等微觀行為，在高速下易激發中高頻振動（1-5kHz）。

外部激勵：曳引輪繩槽加工誤差導致的徑向沖擊、制動器動作引發的瞬態載荷突變，通過軸系傳遞至軸承，形成低頻噪聲（20-200Hz）。

結構共振：軸承座與曳引機殼體的固有頻率耦合，在特定轉速下產生“鳴叫”現象，噪聲幅值呈指數級放大。

實驗表明，在額定工況下，軸承振動加速度的60%源于滾子通過頻率（保持架旋轉頻率×滾子數量）的諧波分量，而潤滑狀態劣化會使高頻噪聲能量提升3倍以上。

二、材料與潤滑的協同降噪

低噪聲材料體系

采用高阻尼軸承鋼（如添加0.5%錳的改性鋼種）可通過內耗機制將振動能量轉化為熱能，實測振動衰減率較常規材料提升25%。對于保持架，選用聚醚醚酮（PEEK）復合材料替代傳統鋼制結構，其摩擦系數降低40%，同時阻尼特性使共振峰值下移1個倍頻程。

智能潤滑技術

在潤滑脂中添加納米二氧化硅顆粒（粒徑20-50nm），可形成動態吸附膜，將混合摩擦區的噪聲能量降低5dB。更前沿的解決方案是采用溫敏型潤滑劑，其黏度隨溫度升高自動調節，確保全工況下油膜厚度穩定性，避免邊界潤滑引發的尖叫噪聲。

三、結構優化的創新路徑

保持架動力學重構

通過拓?fù)鋬?yōu)化設計蜂窩狀保持架窗口，在減輕質量的同時提升徑向剛度，使保持架固有頻率避開工作轉速范圍。實驗數據顯示，優化后保持架的振動傳遞率下降60%，由引導面摩擦引發的噪聲降低4dB。

滾子表面紋理調控

利用激光微造型技術在滾子表面制備微凹坑陣列（直徑50μm，深度10μm），可形成流體動壓潤滑效應，將啟動階段的摩擦噪聲峰值抑制8dB。同時，表面紋理的儲油功能使?jié)櫥て屏扬L(fēng)險降低70%。

軸承座阻尼耦合

在軸承座與機殼連接面嵌入約束阻尼層（如丁基橡膠-鋁箔復合材料），通過剪切變形耗散振動能量。實測表明，該設計使1kHz以上頻段的噪聲輻射效率下降50%，尤其適用于解決結構共振問題。

四、制造工藝的精度保障

超精加工技術

滾道表面粗糙度從Ra0.2μm提升至Ra0.05μm，可使?jié)櫥ず穸染鶆蛐蕴嵘?0%，避免局部干摩擦引發的異常噪聲。采用磁流變拋光工藝后，滾子輪廓度誤差控制在1μm以內，顯著降低接觸剛度波動。

裝配應力控制

通過激光多普勒測振儀實時監測軸承預緊力，將軸向游隙控制在5-10μm范圍內。過緊的配合會導致潤滑膜厚度不足，而過松則引發滾子打滑噪聲，精準控制可使噪聲輻射降低3dB。

五、系統級降噪策略

降噪設計需突破單一部件思維，轉向軸系-電機-結構的協同優化。通過在曳引輪與軸承之間增設彈性阻尼環，可切斷外部激勵的傳遞路徑，使系統振動能量衰減65%。更值得關注的是，基于聲學超材料的殼體設計，通過周期性結構實現特定頻段噪聲的負折射，已在實驗室環境中將整機噪聲降低7dB。

電梯曳引機軸承的降噪設計已從被動隔聲轉向主動源抑制，其核心在于振動產生-傳遞-輻射全鏈路的精準控制。未來需突破多物理場耦合仿真技術，構建“材料-結構-工況”的數字化降噪平臺，同時探索自供電壓電材料在軸承振動能量回收中的應用，推動電梯噪聲控制向智能化、零干預方向發展。
